Quali sono i principali vantaggi applicativi della tecnologia BIM nell'approfondimento della progettazione?

Quali sono i principali vantaggi applicativi della tecnologia BIM inprogettazione approfondita?

Integrazione delle informazioni e gestione collaborativa

Approfondimento del designcon integrazione di dati multidisciplinare

La tecnologia BIM è in grado di integrare modelli multidisciplinari, come quelli architettonici, strutturali, meccanici ed elettrici, facciate continue, ecc., in un'unica piattaforma, realizzando la condivisione dei dati e l'aggiornamento in tempo reale ed evitando il problema dei silos informativi nella progettazione tradizionale.

Approfondire la progettazione può favorire la collaborazione tra team

Supporta team multi-parte, come quelli di progettazione, costruzione e produzione, nella collaborazione allo stesso modello per ridurre gli errori di comunicazione. Ad esempio, il team di approfondimento delle strutture in acciaio e il team di costruzione civile coordinano i dettagli dei fori di rinforzo e del supporto delle casseforme attraverso il modello BIM.

Approfondimento del designattraverso l'ottimizzazione della visualizzazione e della modellazione 3D

Progettazione accurata di nodi complessi

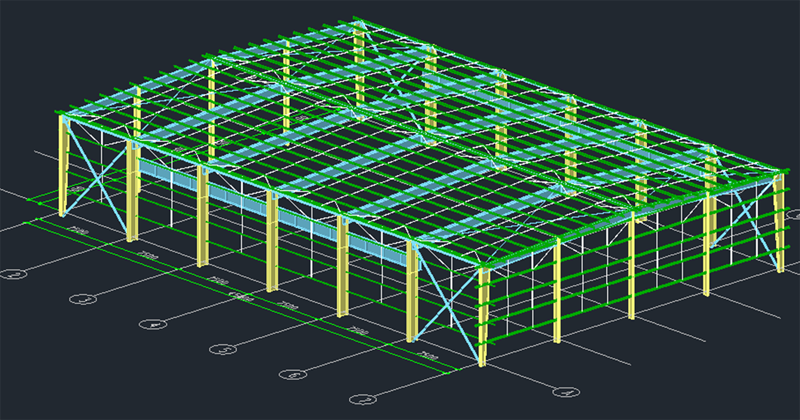

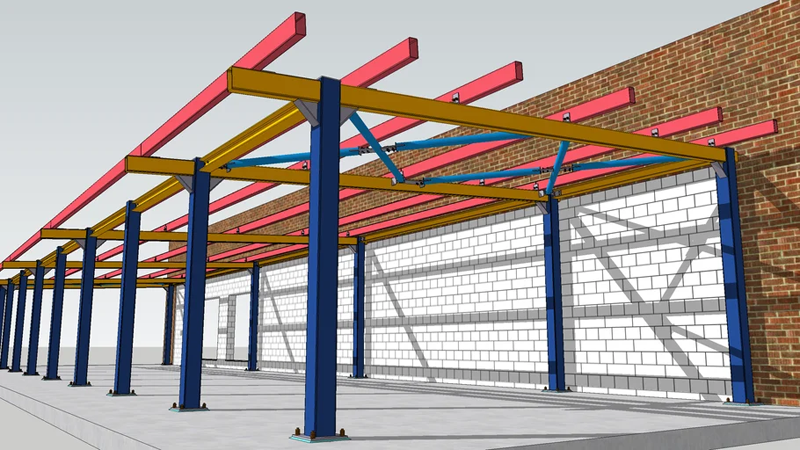

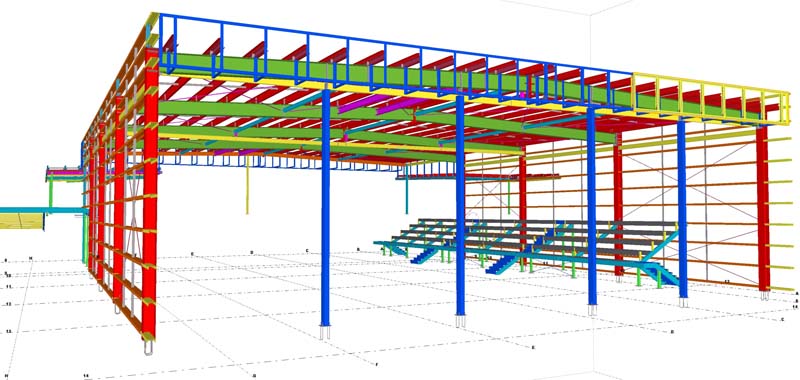

Grazie alla modellazione BIM 3D (ad esempio Tekla, Revit), è possibile apportare miglioramenti millimetrici alla progettazione di superfici sagomate, nodi di grandi dimensioni e visualizzare in modo intuitivo la relazione spaziale dei componenti, risolvendo il problema dell'espressione insufficiente dei disegni bidimensionali tradizionali.

progettazione approfonditaVerifica della progettazione dinamica

Il modello viene utilizzato per simulare scenari in tempo reale di sollecitazioni strutturali e processi di saldatura, al fine di verificare la ragionevolezza dei nodi. Ad esempio, Tekla Custom genera nodi 3D complessi per ottimizzare la distribuzione delle saldature e i percorsi di trasferimento delle sollecitazioni.

Rilevamento delle collisioni e previsione degli scontri

Controllo collisioni multidisciplinare

Il modello BIM è in grado di rilevare automaticamente le interferenze spaziali tra la struttura in acciaio e le condotte M&E, le facciate continue e altre discipline, e di adattare lo schema in anticipo. Un progetto ha ottimizzato il 30% dei problemi di attraversamento delle condotte attraverso il controllo delle collisioni, riducendo le rilavorazioni.

progettazione di approfondimento Verifica di fattibilità costruttiva

Simula il processo di costruzione e installazione per individuare problemi come lo spazio di sollevamento insufficiente e il superamento dei limiti di dimensioni per il trasporto dei componenti. Ad esempio, il progetto del terminal Wuyun del porto di Ganzhou ha utilizzato il BIM per valutare in anticipo l'errore di installazione del telaio in rete metallica e adattare con precisione le dimensioni di lavorazione dei componenti.

approfondimento della progettazione Progettazione parametrica e miglioramento dell'efficienza

Generazione automatica di disegni

Disegni di elaborazione, distinte base e tabelle delle quantità possono essere generati con un solo clic sulla base del modello parametrico, aumentando l'efficienza di oltre il 50% rispetto ai metodi tradizionali. Ad esempio, il modello Revit esporta direttamente i disegni dei componenti con i relativi numeri, riducendo gli errori di etichettatura manuale.

Aggiornamento dinamico e controllo delle versioni

Quando si modifica il progetto, è possibile collegare la regolazione dei parametri del modello per aggiornare tutti i disegni e i dati correlati, assicurando così la coerenza delle informazioni.

Simulazione di costruzione e controllo dei costi

Gestione dei progressi 4D

Associare il modello BIM al piano di costruzione per simulare visivamente la sequenza di costruzione di ogni fase e ottimizzare l'allocazione delle risorse. Ad esempio, la simulazione di un progetto ha rilevato che il conflitto temporale tra il sollevamento della struttura in acciaio e il getto di calcestruzzo ha ridotto i tempi di costruzione del 15% dopo la modifica.

Costi accurati

Il modello conta automaticamente dati come il consumo di acciaio e il numero di bulloni con un tasso di errore inferiore al 2% per evitare sprechi di materiale. Un progetto di impianto consente di risparmiare circa l'8% del consumo di acciaio grazie all'approfondimento BIM.

I principali vantaggi della tecnologia BIM nell'approfondimento della progettazione si riflettono in: sinergia di informazioni (abbattimento delle barriere professionali), accuratezza progettuale (controllo degli errori al millimetro), controllabilità dei costi (ottimizzazione di materiali e tempi) e coerenza dei dati dell'intero processo (integrazione di progettazione, costruzione, gestione e manutenzione). Con lo sviluppo di tecnologie di costruzione intelligenti, il BIM si sta evolvendo da strumento ausiliario a sistema di supporto decisionale fondamentale per la gestione dei progetti.
